今回、リョウセイさんの床暖房スイッチをJEM-Aを使ってON/OFFさせていきます。
HomeWorksではQSE-IOで接点信号を送り、JEM-Aで床暖房にON/OFFさせます。
接続方法

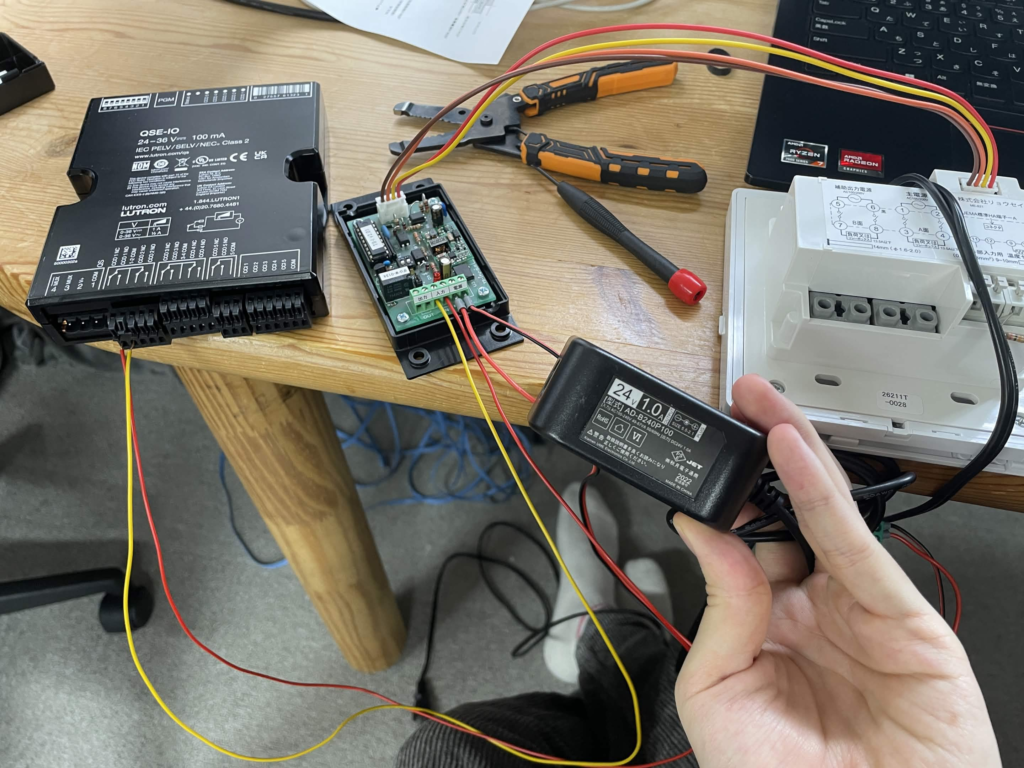

デバイスごとの接続方法は下図のようになります。

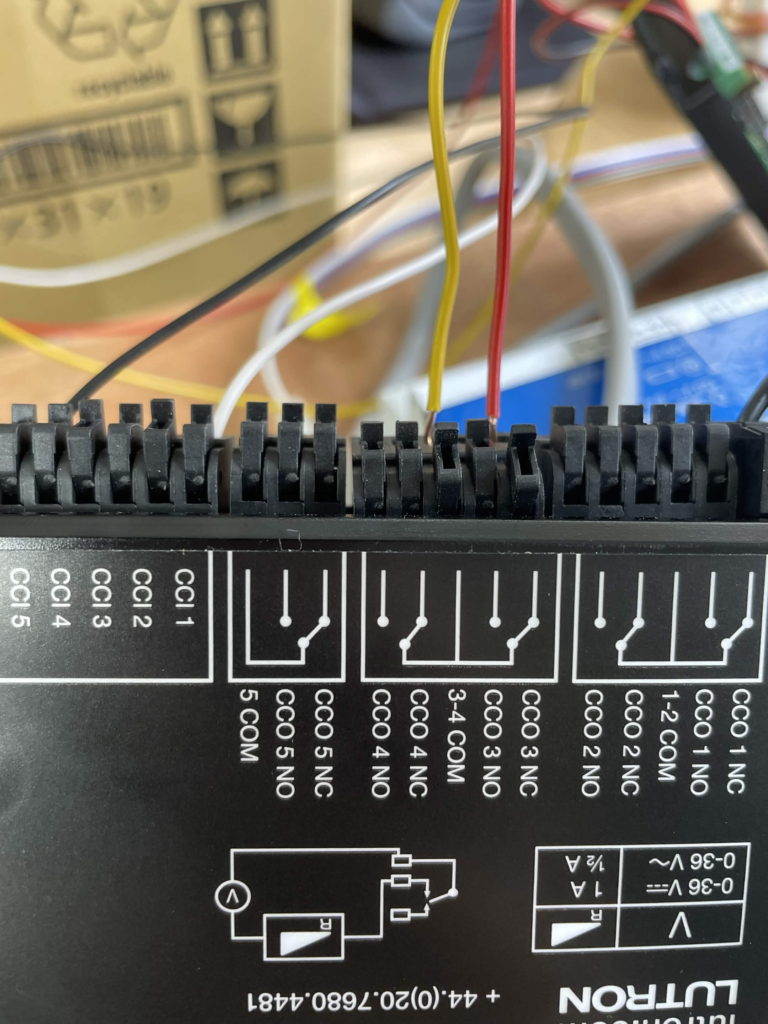

JEM-Aの入力にルートロンのQSE-IOのCCO3NCと3-4COMに繋げます。その他100vや24vはデバイスの表記の位置に接続してください。
HomeWorksの設定（デバイス登録）
接続ができたら、最後にHomeWorksのルートロン線にQSE-IOを繋ぎます。

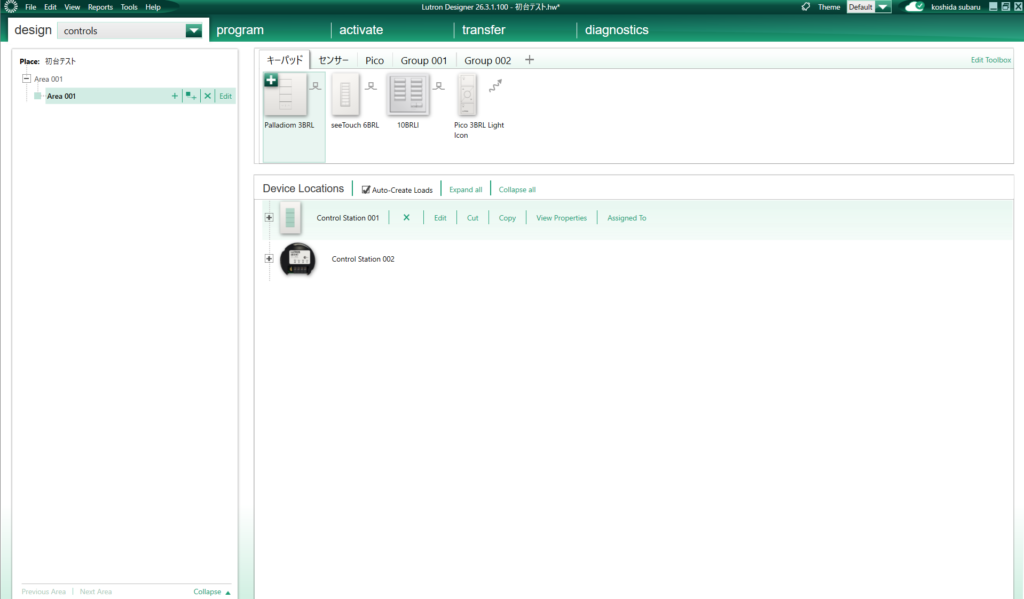

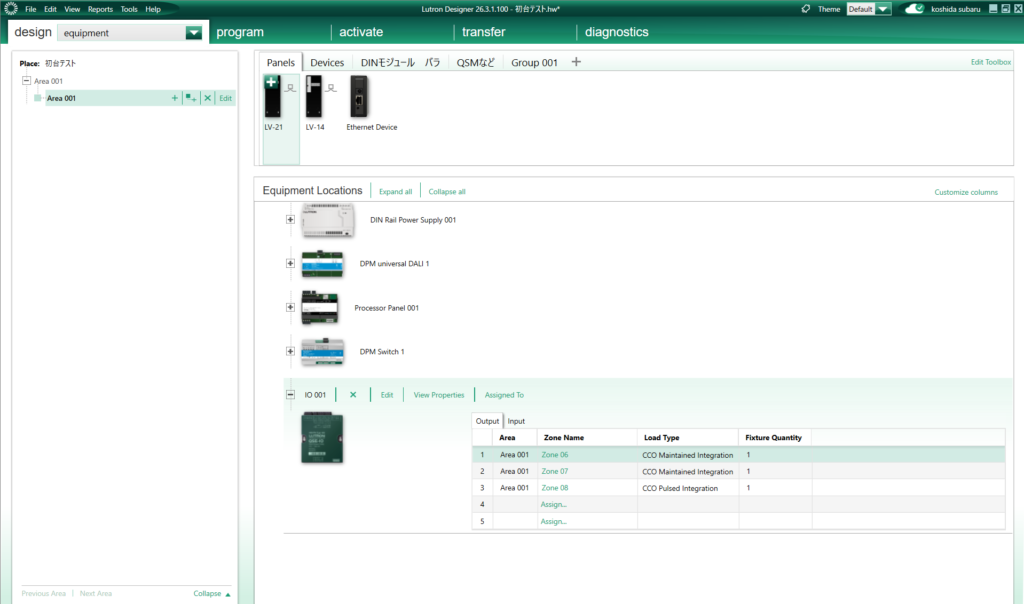

次にHomeWorksを開きます。設定内容は下図の通りになります。

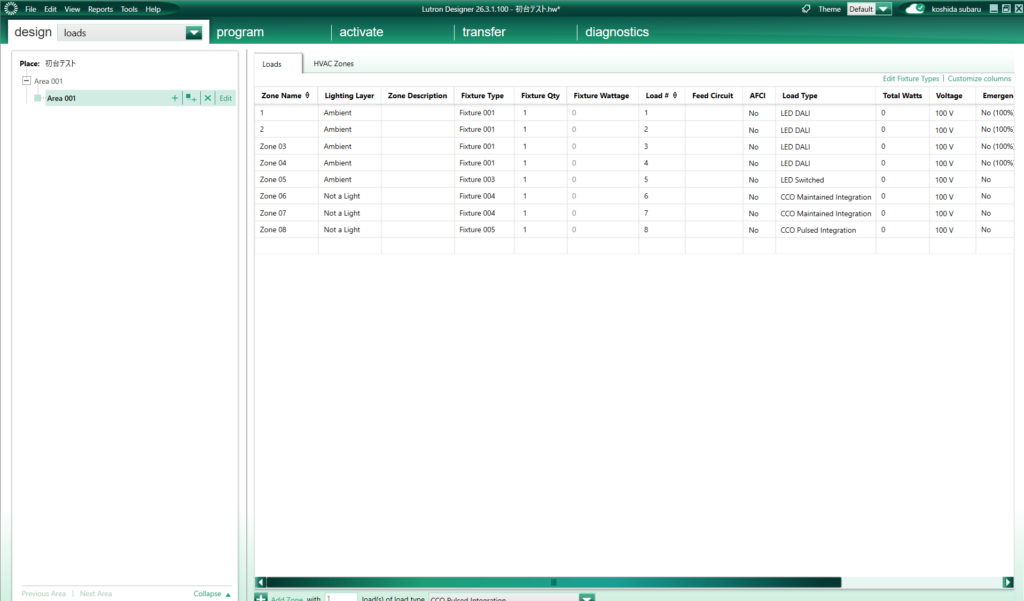

loadsはzone08の「Load TypeのCCO Pulsed Integration」のみで大丈夫です。
デバイスの登録はこれで完了です。
動作設定
動作として、IOから信号を送るだけのためスイッチのプログラムのみで動作します。

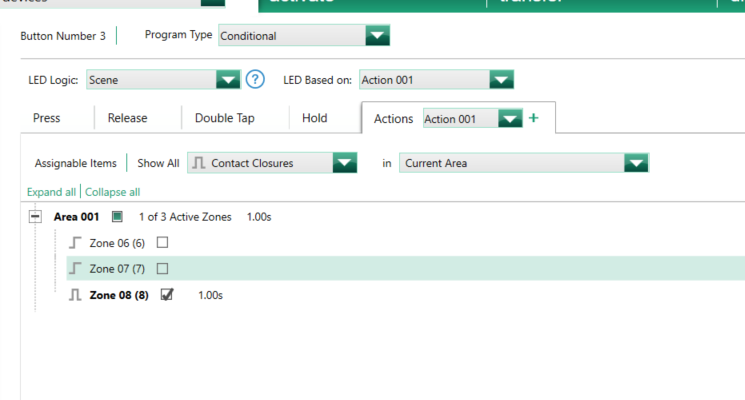

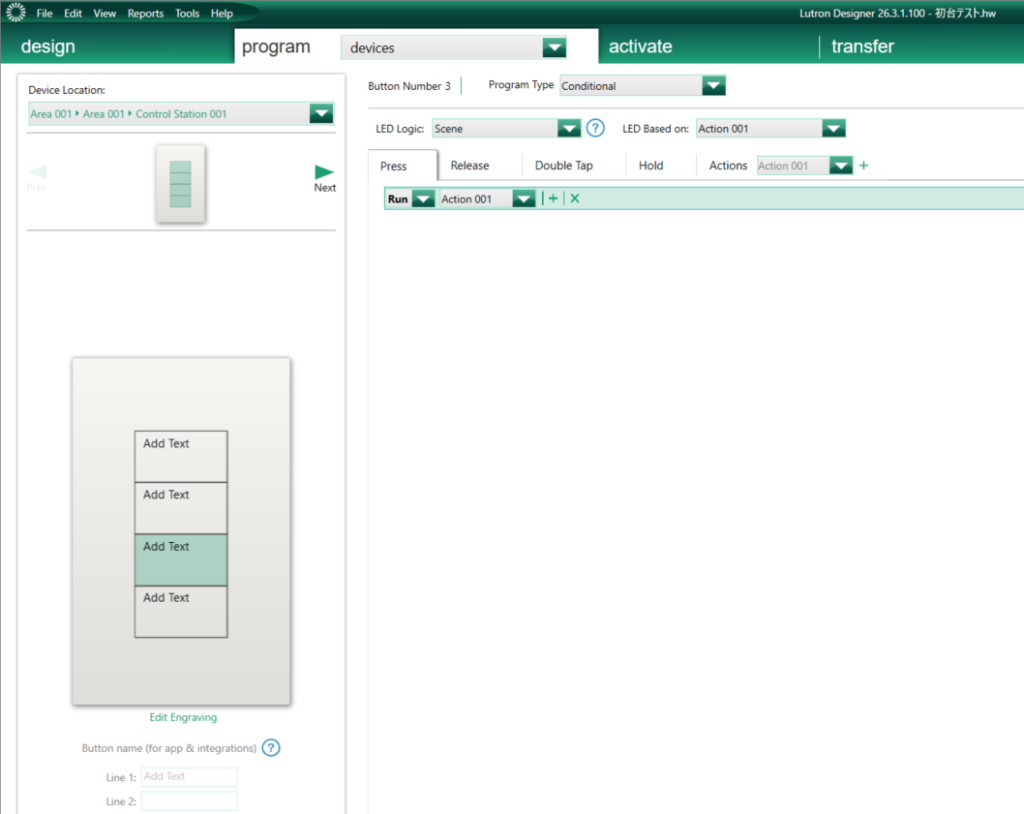

下図のように設定してください。
設定後、activateしtransferしてください。
最後に
ここまでの設定が終わりましたら、動作確認をします。

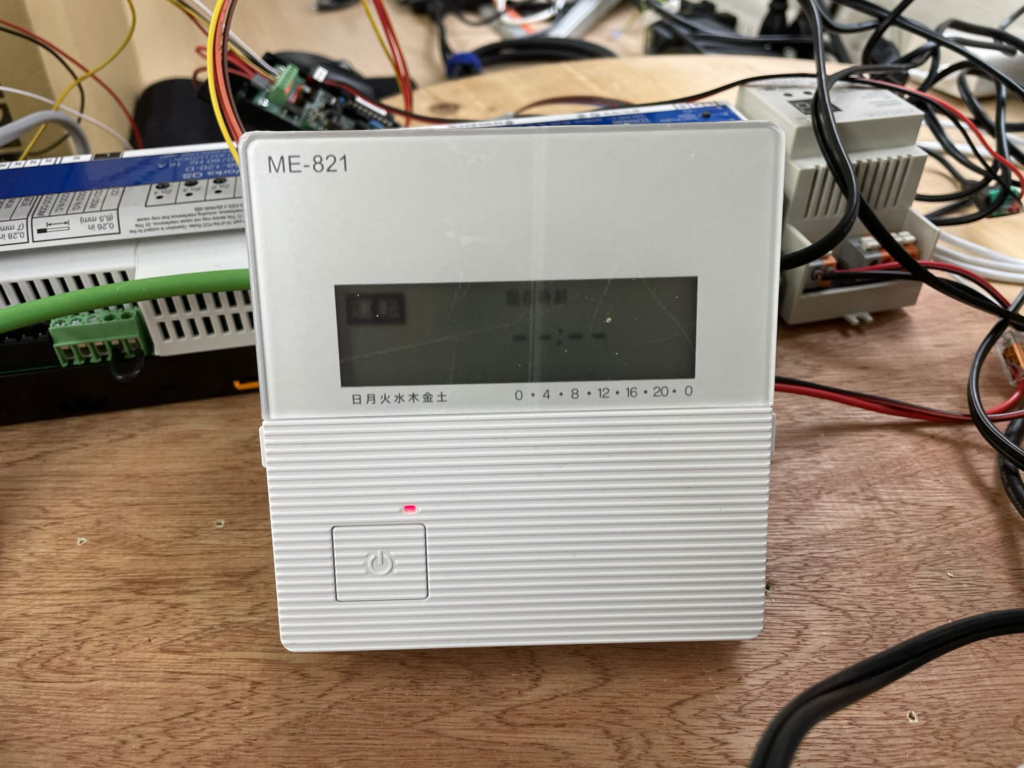

スイッチを押して、床暖のスイッチがON/OFFすることを確認してください。
