Node-REDでECHONET Liteのアプリケーションをつくる

nakahataECHONETLITE

ECHONET Liteを本格的にスマートホームに組み込むことができるように、自宅の家庭用エアコン（白くまくん）にルームエアコン専用HEMSアダプター SPEM1を取り付けNode-REDからECHONET Liteのエアコンを操作するアプリケーションを作成します。

目次

ECHONET Liteデバイス探索フロー

[{"id":"a1e3b0a2e8c7e42b","type":"inject","z":"698af5dabf96aae0","name":"全ノード探索要求（D6）","props":[],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"x":270,"y":800,"wires":[["90f3fa423f0e8ae4"]]},{"id":"90f3fa423f0e8ae4","type":"function","z":"698af5dabf96aae0","name":"ECHONET: D6要求パケット生成","func":"// TID（任意の連番または乱数）\nconst tid = 0x0003;\n\nconst bytes = [\n    0x10, 0x81,                     // EHD\n    (tid >> 8) & 0xFF, tid & 0xFF, // TID\n    0x05, 0xFF, 0x01,              // SEOJ（コントローラ）\n    0x0E, 0xF0, 0x01,              // DEOJ（ノードプロファイル）\n    0x62,                          // ESV（Get）\n    0x01,                          // OPC（プロパティ数）\n    0xD6,                          // EPC（インスタンスリスト）\n    0x00                           // PDC（0＝データなし）\n];\n\nmsg.payload = Buffer.from(bytes);\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":560,"y":800,"wires":[["0f63f79d7b6ad6e0"]]},{"id":"0f63f79d7b6ad6e0","type":"udp out","z":"698af5dabf96aae0","name":"ECHONETマルチキャスト送信","addr":"224.0.23.0","iface":"","port":"3610","ipv":"udp4","outport":"","base64":false,"multicast":"false","x":910,"y":800,"wires":[]},{"id":"b86db9a7b2a7e7e3","type":"udp in","z":"698af5dabf96aae0","name":"UDP受信（ECHONET応答）","iface":"","port":"3610","ipv":"udp4","multicast":"false","group":"","datatype":"buffer","x":280,"y":920,"wires":[["be0dd92cb872bf8f"]]},{"id":"be0dd92cb872bf8f","type":"function","z":"698af5dabf96aae0","name":"応答解析（EOJ表示）","func":"const buf = msg.payload;\nconst ip = msg.ip || msg._msgid;\n\nif (buf.length < 14) return null; // 異常チェック\n\nconst epc = buf[12];\nconst pdc = buf[13];\n\nif (epc === 0xD6) {\n    const eojs = [];\n    for (let i = 0; i < pdc; i += 3) {\n        const idx = 14 + i;\n        const eoj = buf.slice(idx, idx + 3).toString('hex').toUpperCase();\n        eojs.push(eoj);\n    }\n    node.warn(\"IP: \" + ip + \" → EOJs: \" + eojs.join(\", \"));\n}\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":600,"y":920,"wires":[["4fa3798c48972bca"]]},{"id":"4fa3798c48972bca","type":"debug","z":"698af5dabf96aae0","name":"UDPレスポンス","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"true","targetType":"full","statusVal":"","statusType":"auto","x":860,"y":920,"wires":[]}]

このNode-REDフローは、ECHONET Liteネットワーク上のすべてのデバイス（ノード）を探索し、それぞれの機器が持つEOJ（ECHONETオブジェクト）の一覧を取得・表示する構成です。

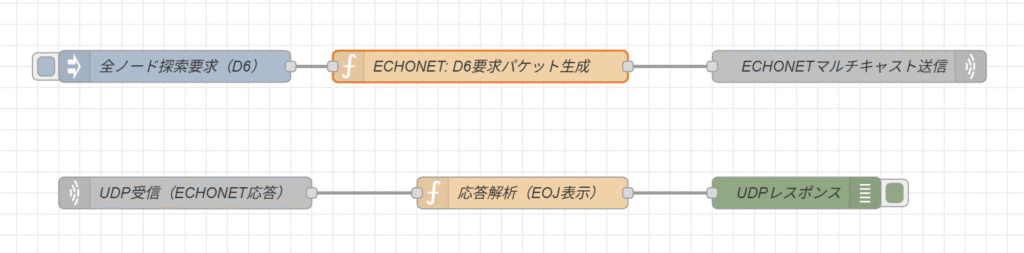

🧭 フローの全体構成

textコピーする編集する[Inject] → [Function: D6要求生成] → [UDP送信]
                                     ↓
                          [UDP受信] ← [ECHONET機器からの応答]
                                     ↓
                      [Function: EOJ解析] → [Debug表示]

📦 ノード別の詳細解説

① inject ノード：全ノード探索要求（D6）

  • 役割：ボタンを押すとフローを手動で実行
  • 起動トリガー：EPC=0xD6（インスタンスリスト取得）のGet要求パケットを作成・送信させる

② function ノード：ECHONET D6要求パケット生成

javascriptコピーする編集するconst tid = 0x0003;

const bytes = [
    0x10, 0x81,                     // EHD
    (tid >> 8) & 0xFF, tid & 0xFF, // TID
    0x05, 0xFF, 0x01,              // SEOJ（コントローラ）
    0x0E, 0xF0, 0x01,              // DEOJ（ノードプロファイル）
    0x62,                          // ESV＝Get
    0x01,                          // OPC＝1件
    0xD6,                          // EPC＝ノード内インスタンスリスト
    0x00                           // PDC＝0（データなし）
];

msg.payload = Buffer.from(bytes);
return msg;
  • 目的：EPC=0xD6 を対象にしたGet要求パケットを生成
  • 送信先のEOJ：ノードプロファイル（0x0EF001）
  • 送信元のSEOJ：コントローラ（0x05FF01）

③ udp out ノード：ECHONETマルチキャスト送信

  • 宛先IP：224.0.23.0（ECHONET Lite 標準マルチキャスト）
  • ポート：3610（ECHONET Lite標準ポート）
  • 機能：生成されたパケットをネットワーク上の全ECHONET対応機器にブロードキャスト送信

④ udp in ノード：UDP受信（ECHONET応答）

  • ポート：3610（応答もこのポートで返ってくる）
  • 受信対象：すべてのECHONET機器からの応答
  • データ形式：Buffer（バイナリ）

⑤ function ノード：応答解析（EOJ表示）

javascriptコピーする編集するconst buf = msg.payload;
const ip = msg.ip || msg._msgid;

if (buf.length < 14) return null;

const epc = buf[12];
const pdc = buf[13];

if (epc === 0xD6) {
    const eojs = [];
    for (let i = 0; i < pdc; i += 3) {
        const idx = 14 + i;
        const eoj = buf.slice(idx, idx + 3).toString('hex').toUpperCase();
        eojs.push(eoj);
    }
    node.warn("IP: " + ip + " → EOJs: " + eojs.join(", "));
}
return msg;
  • 機能：
    • 応答パケットから EPC=0xD6 を検出
    • PDC に従って EOJ（3バイト単位）を抽出
    • どのIPアドレスのノードがどんなEOJを持っているかをログ出力

⑥ debug ノード：UDPレスポンス

  • 内容：受信した msg 全体を確認可能
  • 活用：パケット内容の詳細確認やデバッグ用途

✅ このフローでできること

機能説明
ノード探索ネットワーク上のECHONETデバイスを自動で発見
EOJ抽出各デバイスが持っている機器情報（例：013001など）を取得
IP識別応答元のIPアドレスをログに表示
可視化Node-REDのDebugで内容をリアルタイム確認可能
