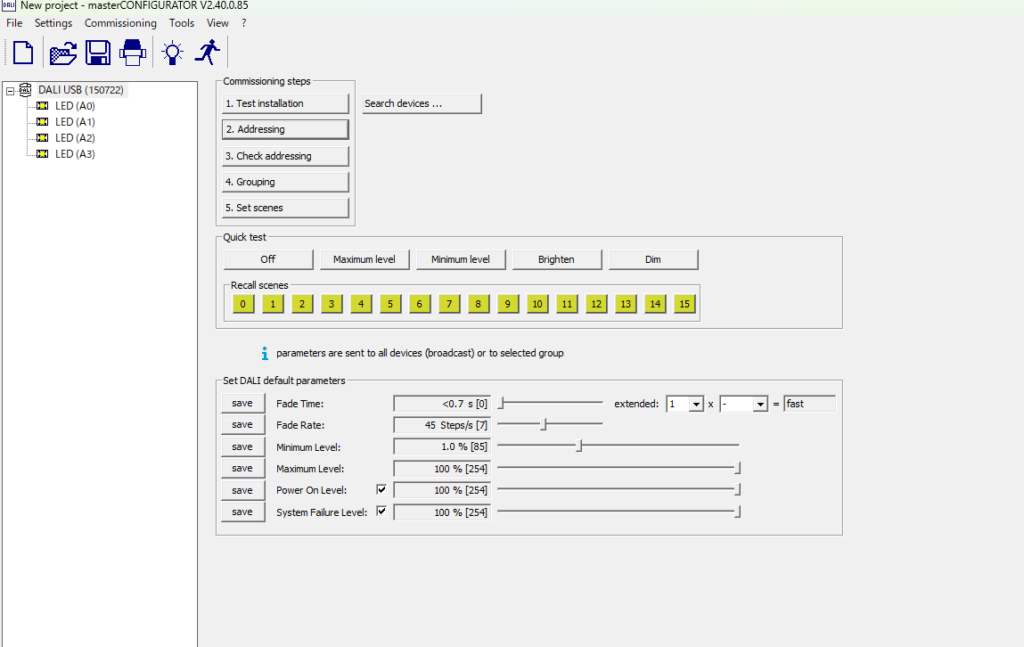

まずは、Tridonic DALI/USBを接続し、MasterConfiguratorからDALI照明のアドレッシングを行う。
４つのアドレスが確認されました。

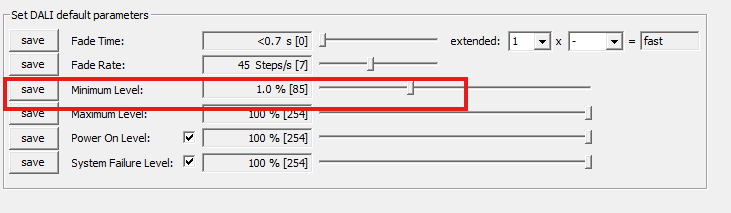

全体の設定で、MinimumLevelが1.0%になっています。よこの85というのはDALIのDAP(DirectArcPower)の値です。

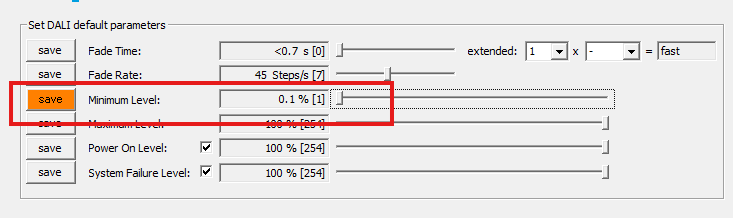

MinimumLevelをDALIの最小の 0.1%にしました。この時、DAPも1なので、DALIとして一番暗い値になります。

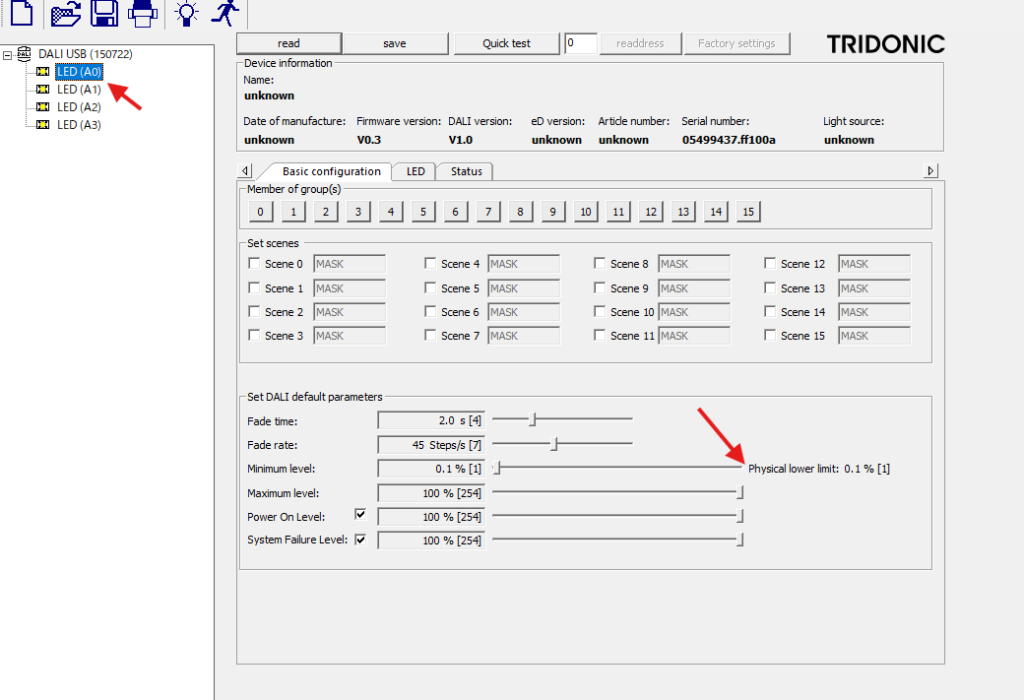

今度はA0の器具の画面です。

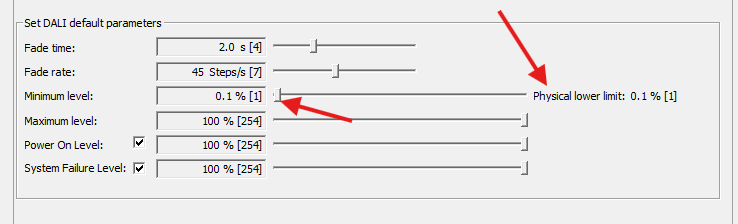

Physical lower limit : 0.1%[1]が、この器具の仕様上の最低の明るさです。この器具は0.1%(DAPで1)の最低の明るさの設定ができたことが確認できます。
器具によっては、最低の明るさが0.1%までいかないものがあるので、その場合はPhysical lower limitは1%だったり5%という表記になります。
ただし、仕様するDALIシステムの性格上、そのシステムが強制的にMinimumLevelを書き換えてしまうことがあるので、器具の性能上は0.1%になっても、使用するシステムによっては0.1%が実現できないケースもあるので照明制御システムのメーカーに下限値はいくつまで可能なのかをご確認ください。
